艾默生變頻器配件（電抗器、制動電阻、制動單元）接線圖

     常州博邦電氣專業生產艾默生變頻器用電抗器、制動電阻、制動單元。這些都屬于變頻器周邊配件產品，它們的線路如何連接是個經常困擾工程師的難題，現在就對接線圖略作說明。

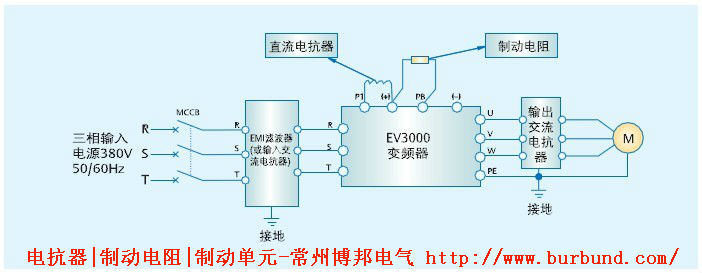

艾默生變頻器配件（電抗器、制動電阻、制動單元）接線示意圖

具體說明：
1、艾默生變頻器用進線電抗器（輸入電抗器）一定要安裝在艾默生變頻器進線端（輸入端）。
2、艾默生變頻器用出線電抗器（輸出電抗器）一定要安裝在艾默生變頻器出線端（輸出端）。
3、艾默生變頻器用直流線電抗器（平波電抗器）一定要安裝在變頻器直流母線一側。
4、艾默生變頻器用制動單元（制動斬波器）一定要安裝在艾默生變頻器直流母線側。
5、艾默生變頻器用制動電阻（鋁殼電阻或波紋電阻）一般安裝在變頻器直流母線側或與制動單元連接（大功率的變頻器需要同時安裝制動單元和制動電阻）。

      本文章由常州博邦電氣http://m.ikandimedia.com/原創，如需轉載請注明出處！
