【電抗器常識】變頻電抗器(進線電抗器|輸出電抗器)的應用規范

      隨著電力電子技術的迅速發展，從20世紀90年代以來，交流變頻調速已成為電氣傳動的主流，其應用范圍日益廣泛。由于變頻器被使用在各種不同的電氣環境，不采取恰當的保護措施，就會影響變頻器運行的穩定性和可靠性。實踐證明，適當選配電抗器與變頻器配套使用，可以有效地防止因操作交流進線開關而產生的過電壓和浪涌電流對它的沖擊，同時亦可以減少變頻器產生的諧波對電網的污染，并可提高變頻器的功率因數。因此探討變頻電抗器(進線電抗器|出線電抗器)的應用規范是十分必要的。

       一、變頻電抗器(進線電抗器)的應用規范
      1、額定交流電流的選擇   額定交流電流是從發熱方面設計電抗器的長期工作電流，同時應該考慮足夠的高次諧波分量。即進線電抗器（輸入電抗器）實際流過的電流是變頻器的輸入電流。

      2、阻抗電壓降  阻抗電壓降是指50HZ時，對應實際額定電流時電抗器線圈兩端的實際電壓降。通常選擇阻抗電壓降在2-4%左右。

      3、電感量的選擇  電抗器的額定電感量也是一個重要的參數！若電感量選擇不合適，會直接影響額定電流下的阻抗電壓降的變化，從而引起故障。而電感量的大小取決于電抗器鐵芯的截面積和線圈的匝數與氣隙的調整。選擇了額定交流電流與阻抗電壓降也就確定了電感量。

      二、變頻電抗器(輸出電抗器)的應用規范
      1、額定交流電流的選擇。  額定交流電流是從發熱方面設計電抗器的長期工作電流，同時應該考慮足夠的高次諧波分量。即輸出電抗器實際流過的電流是變頻器電機負載的輸出電流。

      2、阻抗電壓降；阻抗電壓降是指X Hz時，對應實際額定電流時電抗器線圈兩端的實際電壓降。通常選擇阻抗電壓降在1-4%左右。

      3、電感量的選擇；電抗器的額定電感量也是一個重要的參數！若電感量選擇不合適，會直接影響額定電流下的電壓降的變化，從而引起故障。而電感量的大小取決于電抗器鐵芯的截面積和線圈的匝數與氣隙的調整。輸出電抗器電感量的選擇主要是根據在額定頻率范圍內的電纜長度來確定，然后再根據電動機的實際額定電流來選擇相應電感量要求下的鐵芯截面積和導線截面積，才能確定實際電壓降。

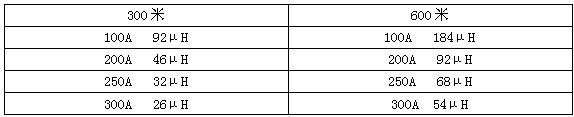

      4，對應額定電流的電感量與電纜長度：電纜長度 額定輸出電流 電感量

      理想的電抗器在額定交流電流及以下，電感量應保持不變，隨著電流的增大，而電感量逐漸減小。
      當額定電流大于2倍時，電感量減小到額定電感量的0.6倍。
      當額定電流大于2.5倍時，電感量減小到額定電感量的0.5倍。
      當額定電流大于4倍時，電感量減小到額定電感量的0.35倍。
